產品介紹丨火災自動報警系統總線產品接線圖

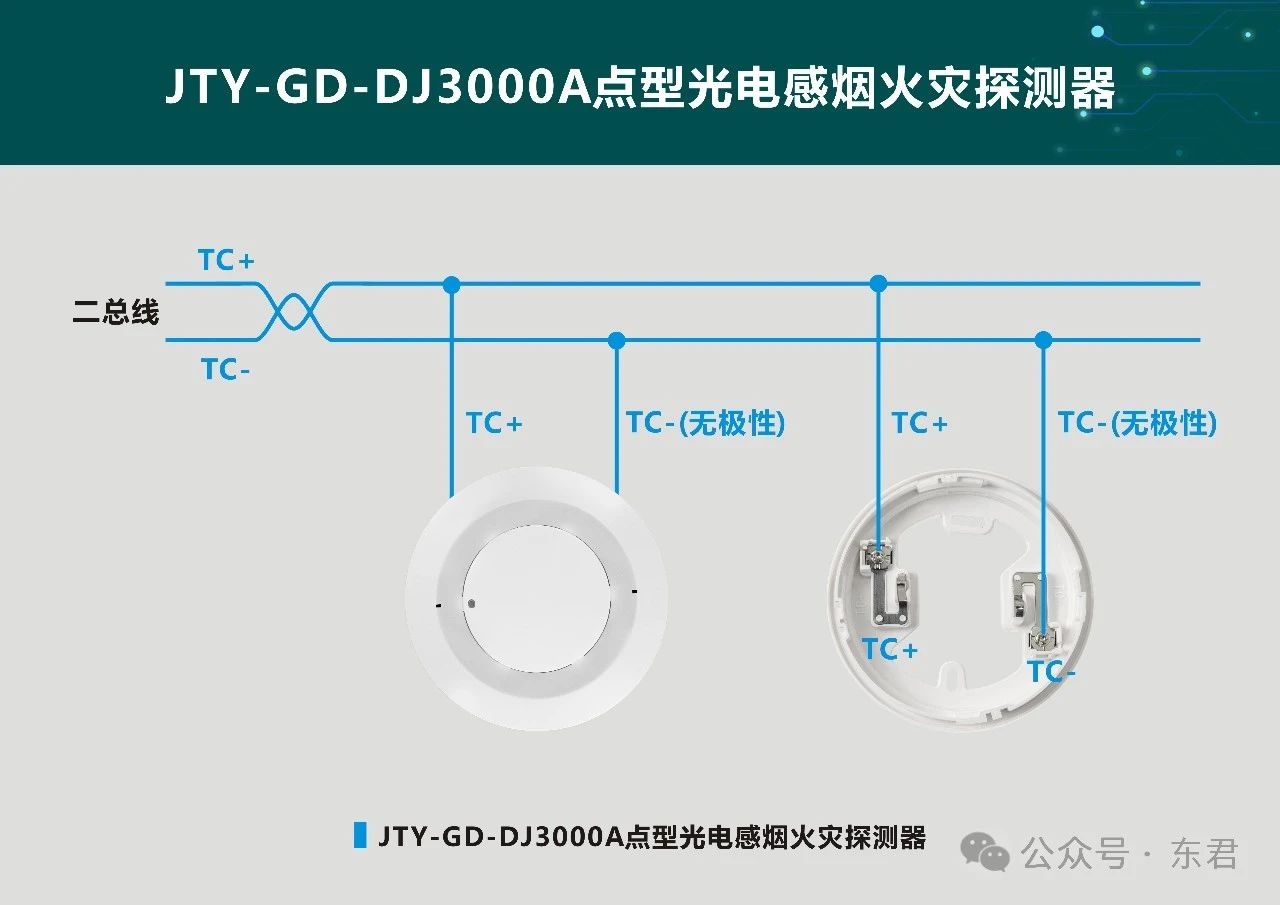

<1>JTY-GD-DJ3000A點型光電感煙火災探測器接線圖

<2>JTW-DZ-DJ3100點型光電感溫探測器接線圖

<3>DJ-JA5801火災聲光警報器接線圖

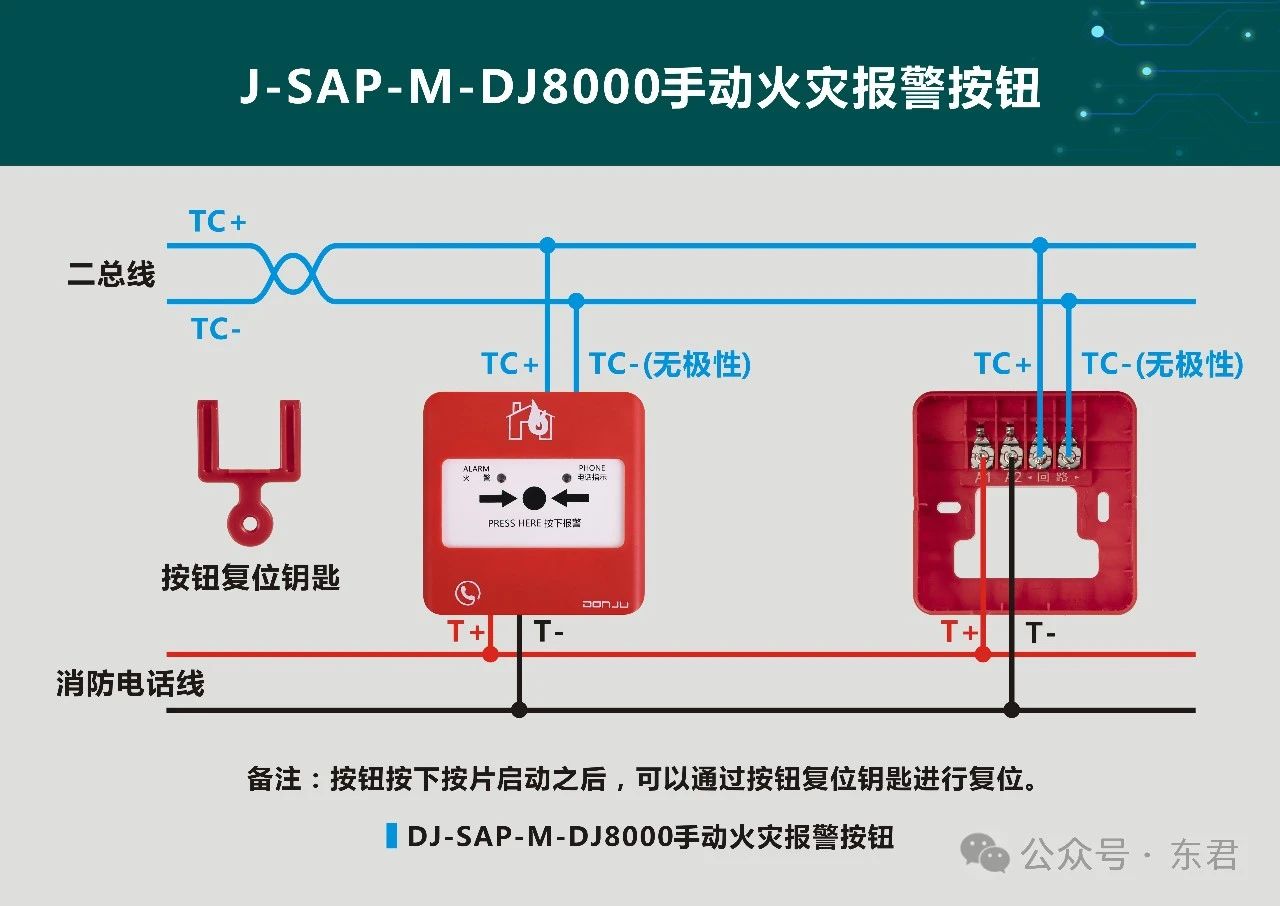

<4>J-SAP-M-DJ8000手動火災報警按鈕接線圖

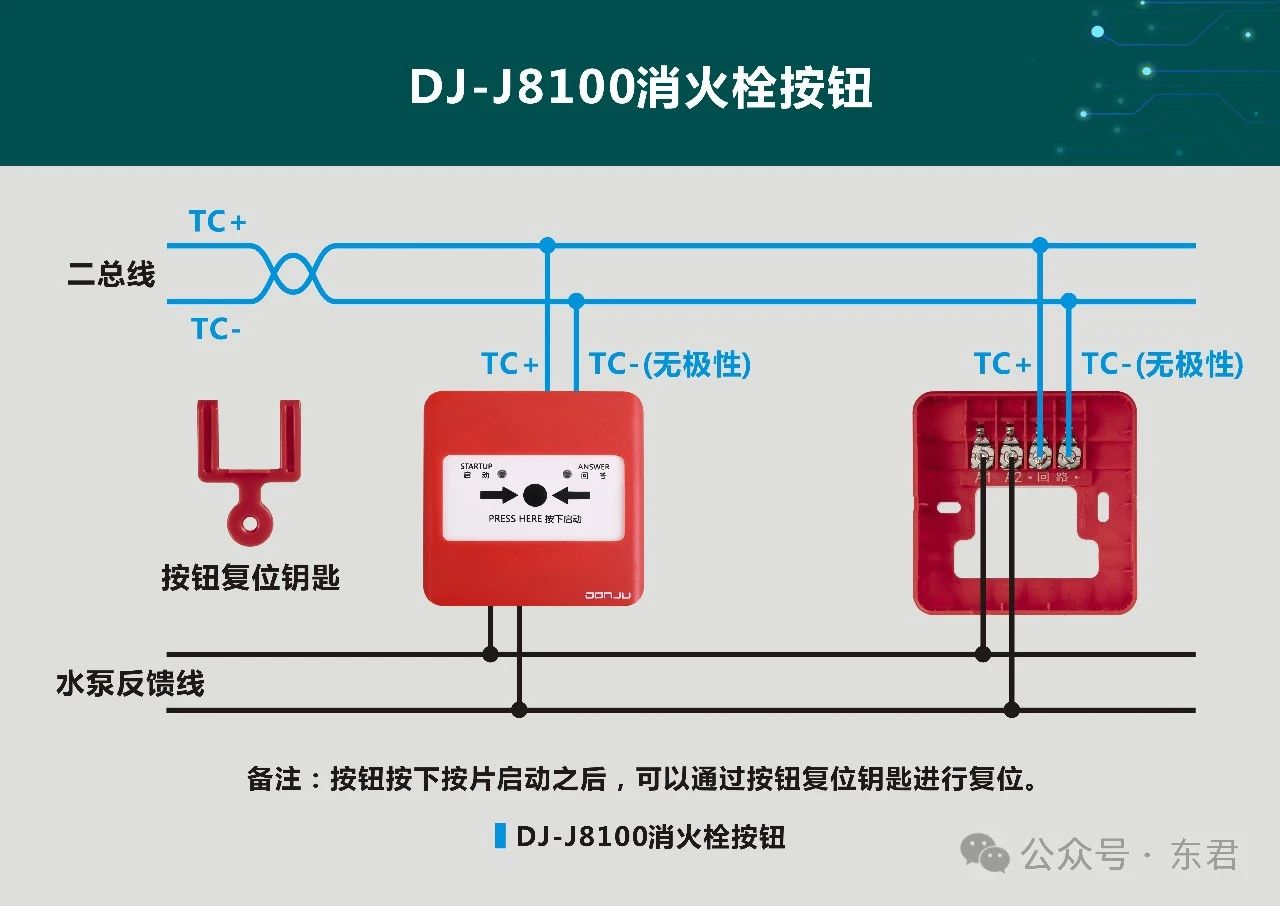

<5>DJ-J8100消火栓按鈕接線圖

<6>DJ-J8200火災顯示盤

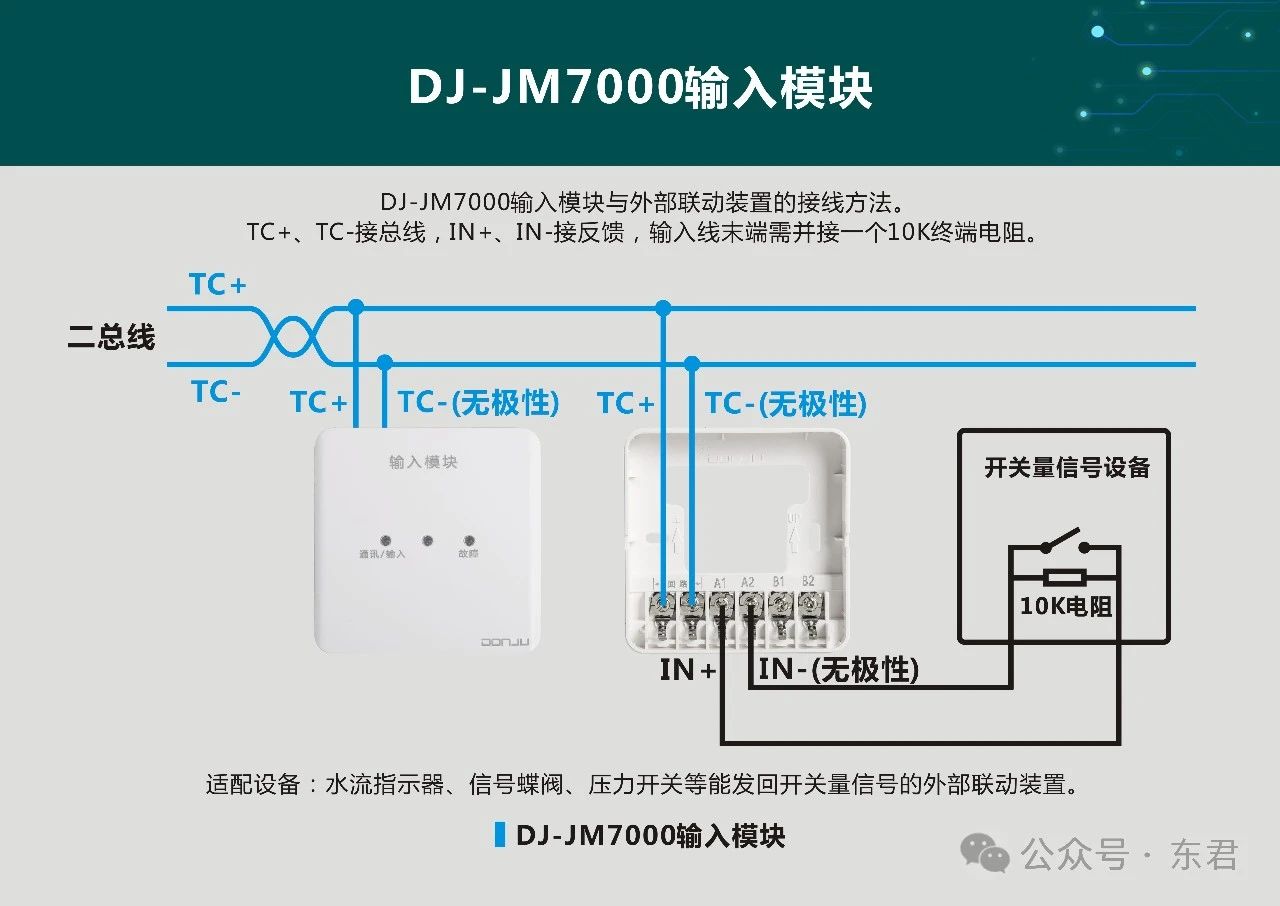

<7>DJ-JM7000輸入模塊接線圖

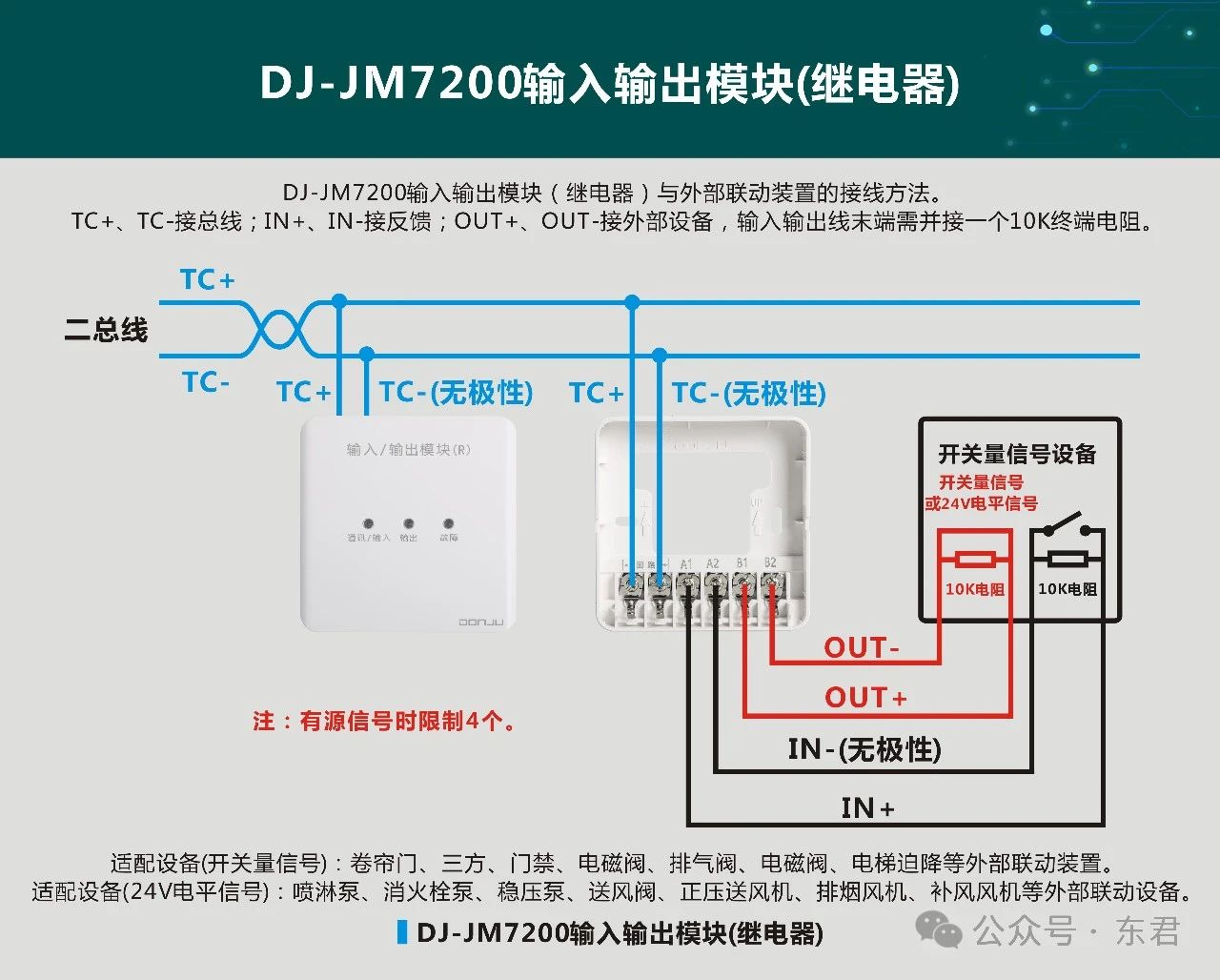

<8>DJ-JM7200輸入輸出模塊（繼電器）接線圖

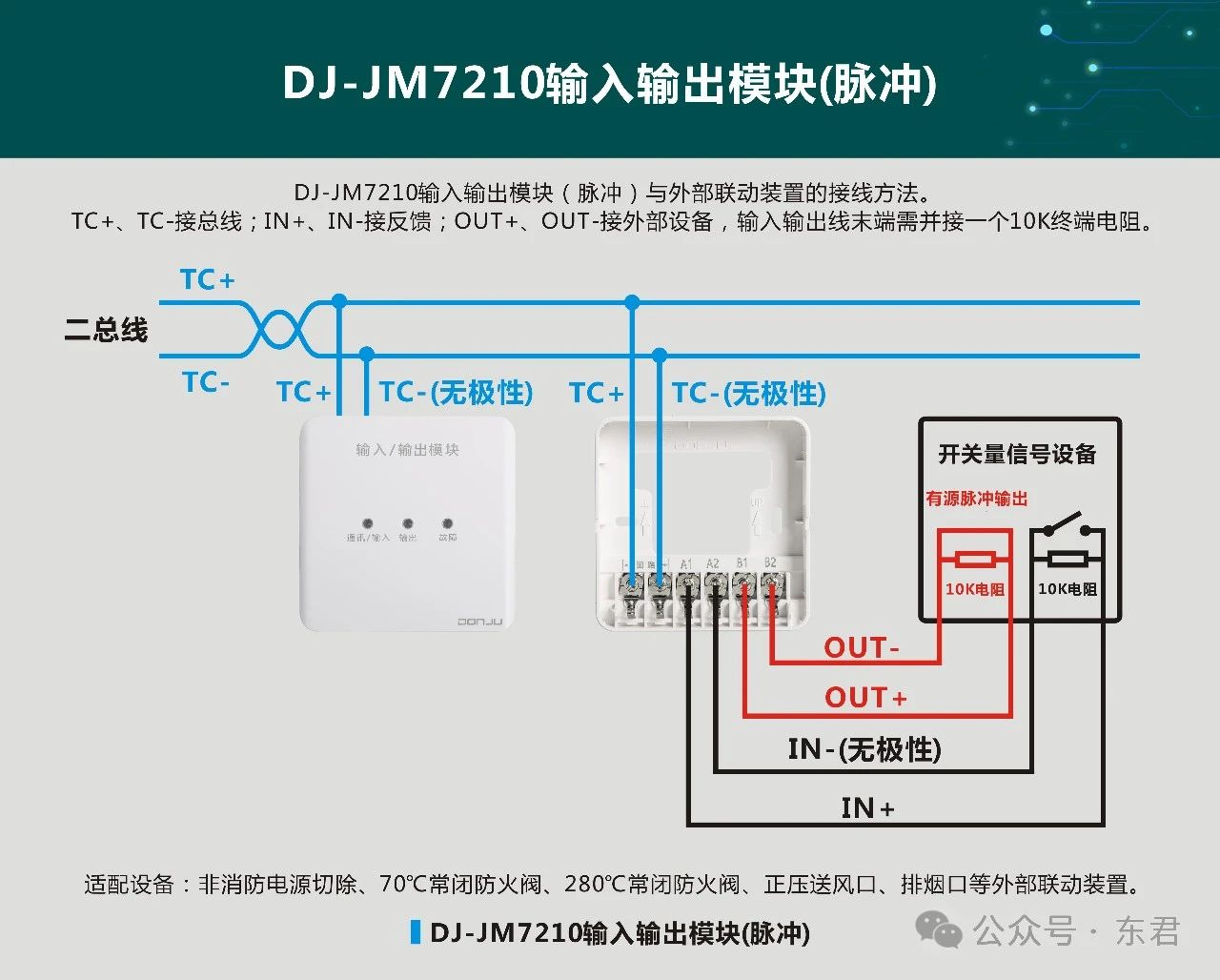

<9>DJ-JM7210輸入輸出模塊（脈沖）接線圖

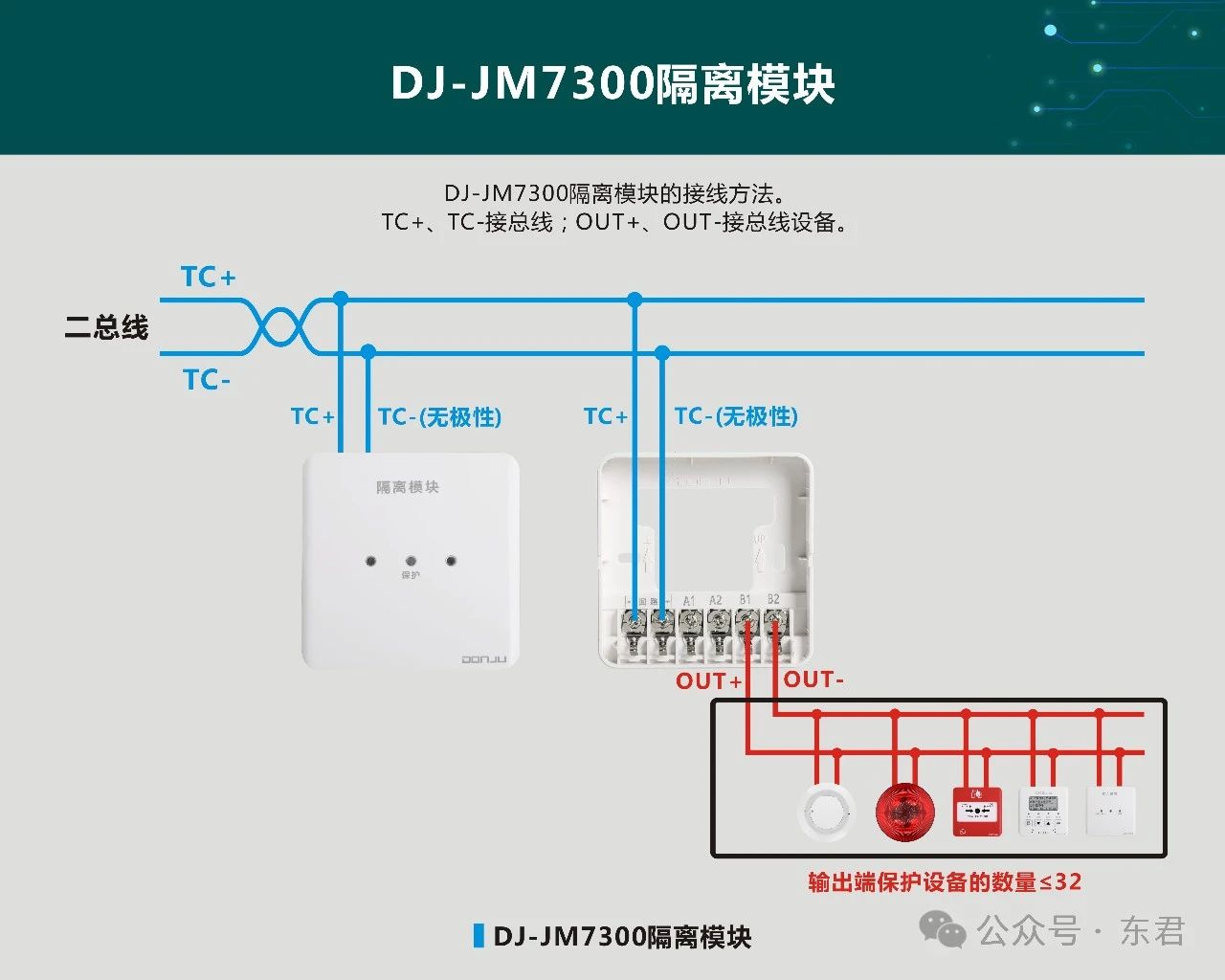

<10>DJ-JM7300隔離模塊接線圖

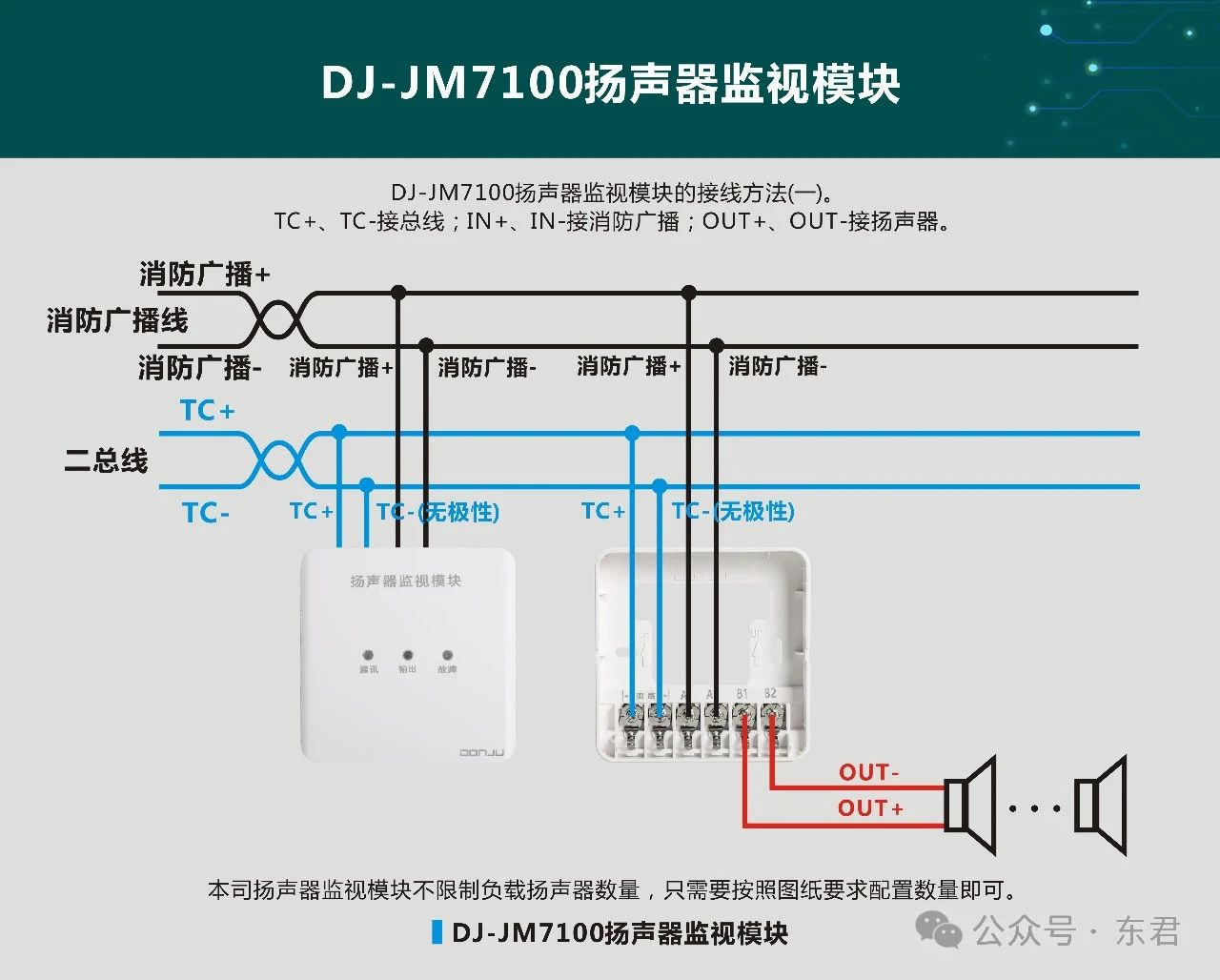

<11>DJ-JM7100揚聲器監視模塊接線圖

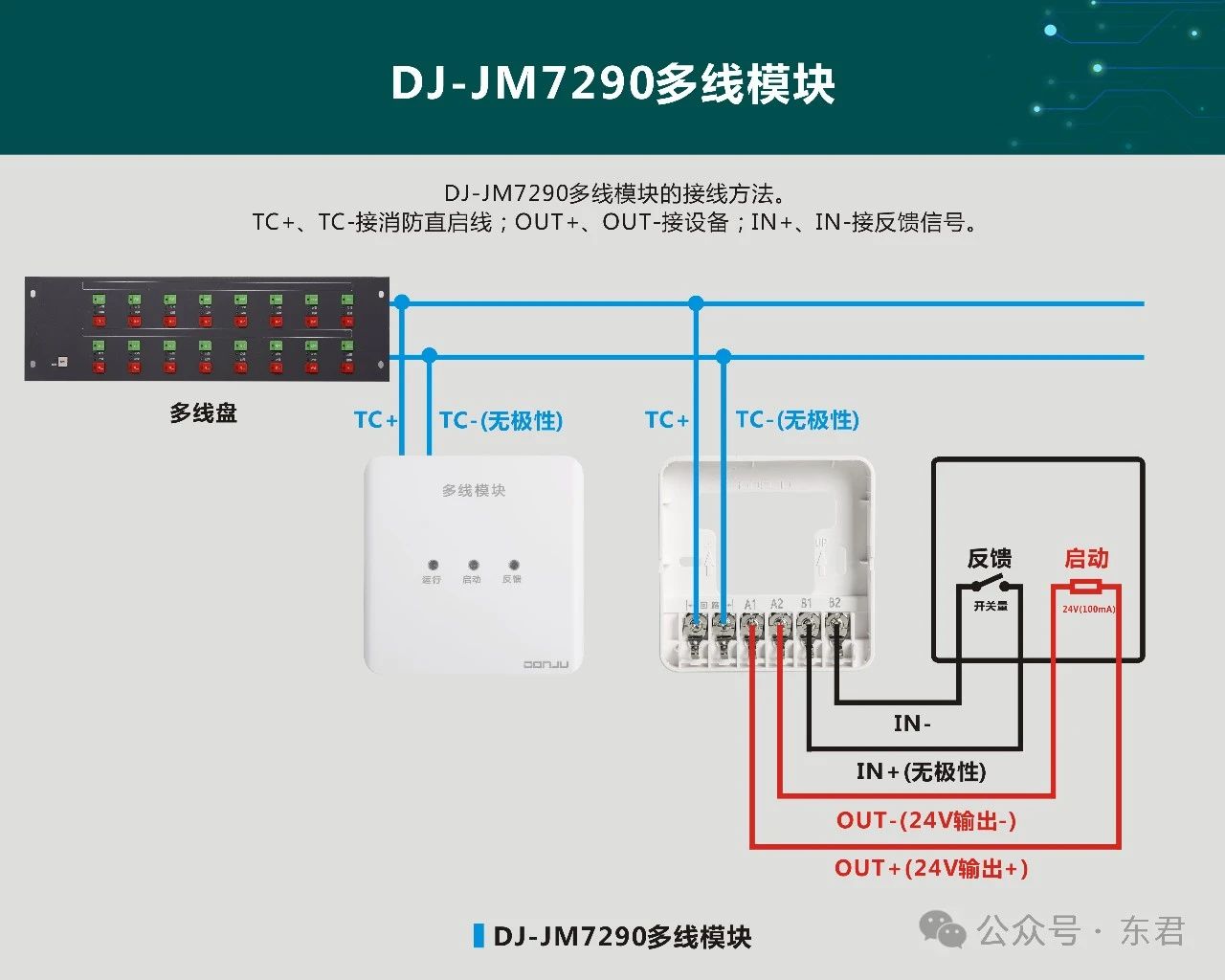

<12>DJ-JM7290多線模塊接線圖
